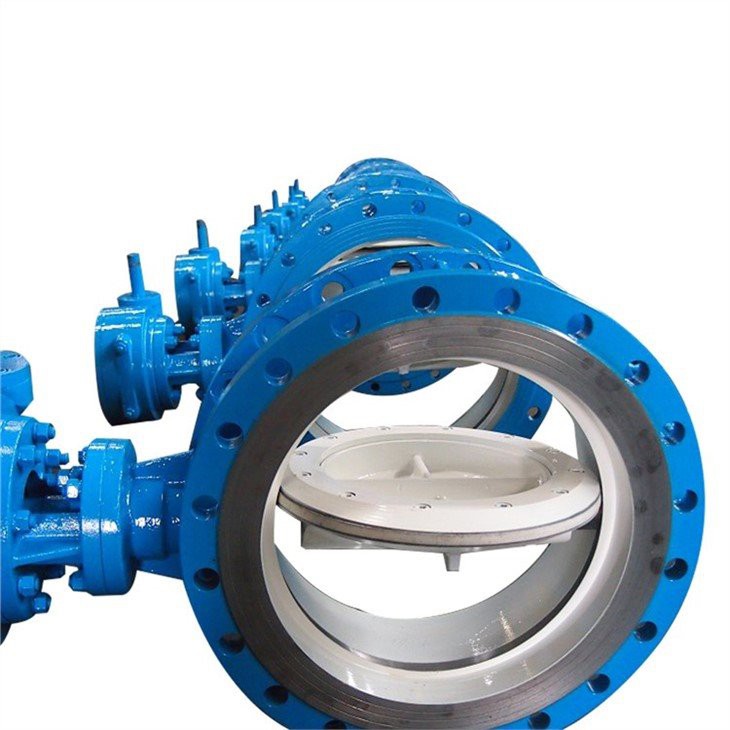

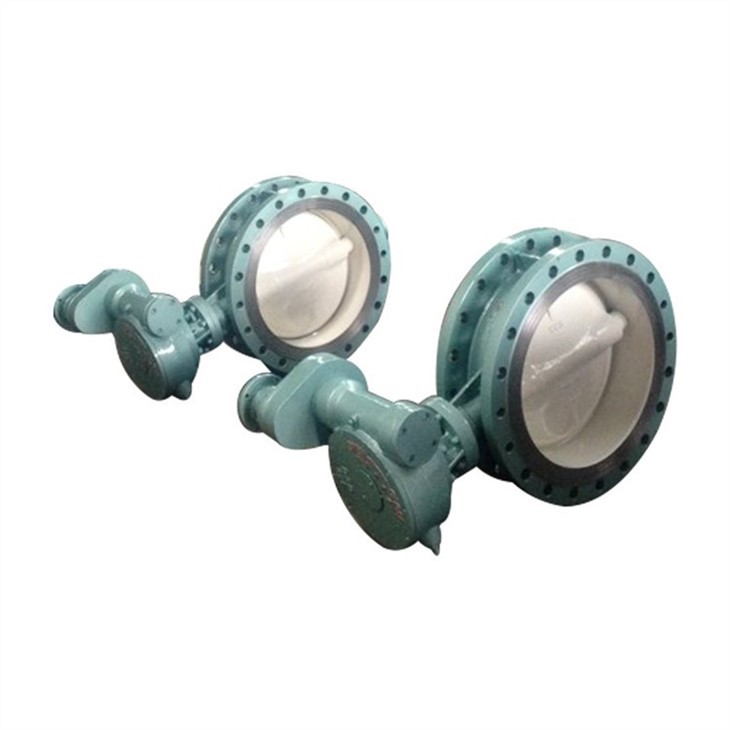

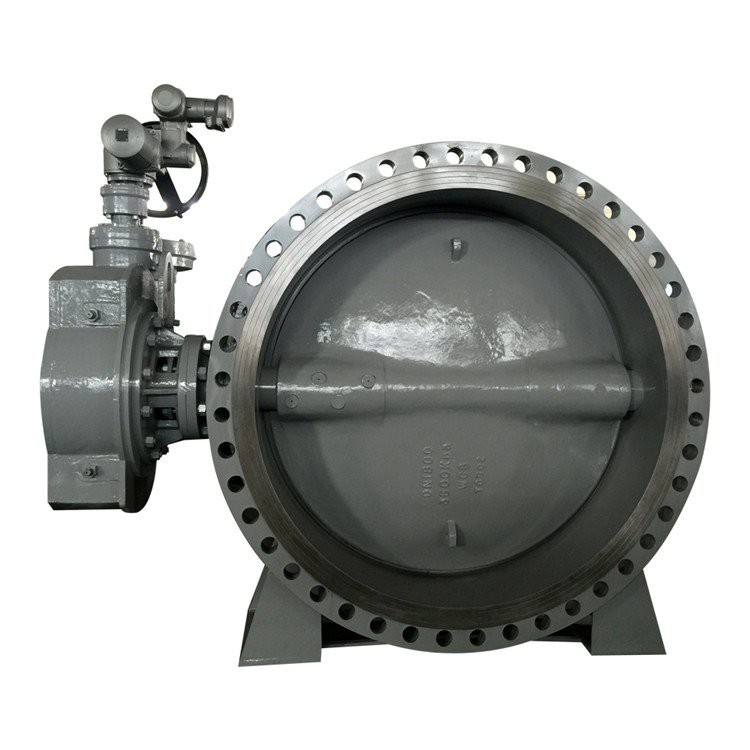

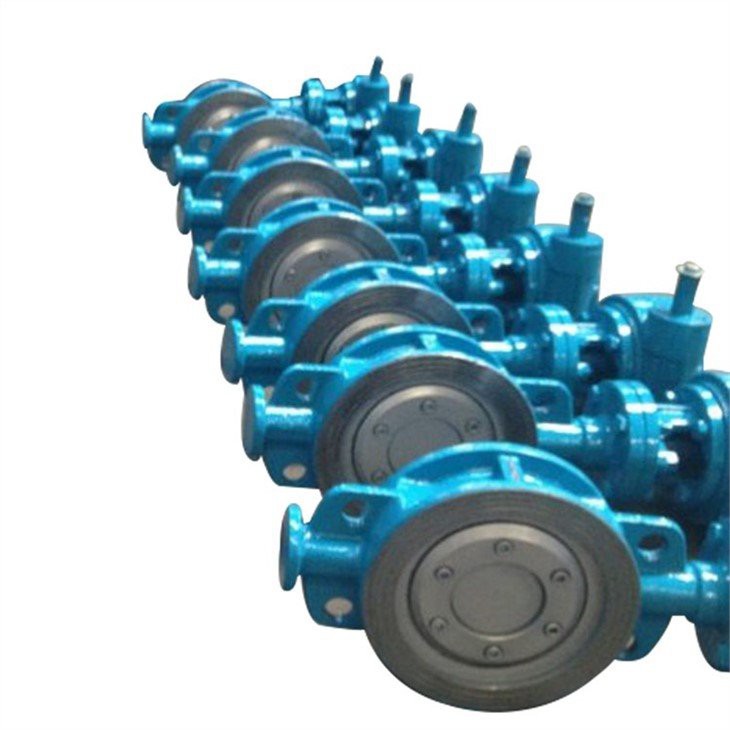

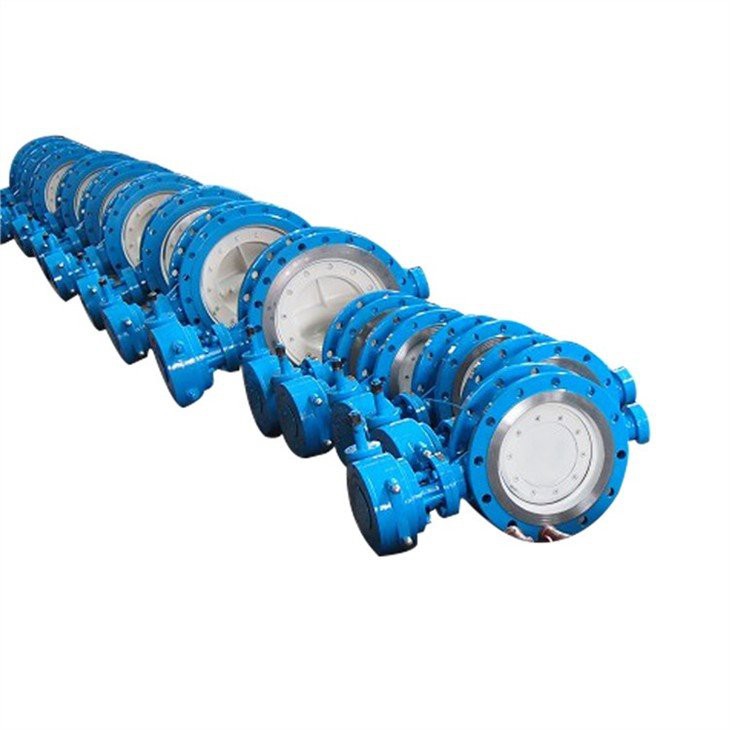

Válvula borboleta EPDM de deslocamento triplo

Sua característica estrutural é que, embora a posição do eixo do eixo da válvula excêntrica seja excêntrica, o eixo cônico da superfície de vedação da placa borboleta é inclinado para o eixo do cilindro do corpo, ou seja, após a terceira excentricidade, a seção de vedação da placa borboleta não é além disso, é um verdadeiro círculo, mas uma elipse, e a forma da superfície de vedação é, portanto, assimétrica , com um lado inclinado para a linha central do corpo e o outro lado paralelo à linha central do corpo. A maior característica do selo EPDM triplo excêntrico é que ele muda fundamentalmente a estrutura de vedação, a vedação de posição, mas também a vedação de torção, contando com a deformação elástica do assento da válvula e a pressão da superfície de contato do assento da válvula para alcançar o efeito de vedação. Possui uma estrutura simples e fácil de manutenção. Fácil instalação, vazamento zero e outras características.

Recurso de design+

1. A placa borboleta adota uma estrutura simplificada, e o coeficiente de resistência ao fluxo médio é pequeno

2. A superfície de vedação da placa da válvula adota o material EPDM, que não é fácil de corroer e tem bom desempenho de vedação.

3. A estrutura de vedação adota estrutura de vedação dura de três excêntricos, a ver: excentricidade radial, excentricidade axial e excentricidade angular. Reduz o atrito durante a abertura ou fechamento da válvula, garantindo que a válvula abra e feche de forma flexível, e quanto mais apertada a válvula estiver fechada, mais apertada é a vedação. Quando a válvula é aberta, a superfície de vedação é liberada rapidamente, reduzindo o desgaste e prolongando a vida útil.

4. Como o EPDM é flexível, pode ser rapidamente destacado, o torque de operação é pequeno e é mais manual de operação, flexível, conveniente e economia de energia.

Padrão de design+

· Design: API 609

· Cara a cara: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Final da Flange: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Extremidade de soldagem de bunda: ASME B16.25

· Teste: API598

· Seguro contra incêndio: API607 / API6FA

Especificação Técnica+

· Tamanho: 2"~80"(DN50~DN2000)

· Classe: 150LB / PN6~PN25

· Conexão: Flange dupla / Solda de bunda / Lug / Wafer

· Operação: Engrenagem de Vermes / Atuador pneumático / Atuador elétrico

· Temperatura:-100~180°C

· Aplicação:Serviço de Água do Mar / Abastecimento de Água / Química / Água Municipal

Opção de material+

· Body&Disc: Aço carbono (WCB,LCB)

· Aço inoxidável (CF8, CF8M, CF3,CF3M) /

· Aço inoxidável Duplex (4A,5A,6A) /

· Anteia hastelloy (N-12MV,CW-12MW,CW-2M) /

· Alloy inconel (CY-40,CW-6MC) /

· Ante de monel (M35-1) /

· Liga de bronze de alumínio (C95400,C95500,C95800,AB2C)

· Haste: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titânio

· Vedação suave: (PTFE,RPTFE,EPDM)

· Assento do corpo: 13Cr surfaing / SS304 surfacing / SS316 surfacing / STL surfacing
