Válvula borboleta de alta temperatura

Taitubv adota design multi-excêntrico e design de resfriamento de válvula, que pode controlar melhor a expansão e contração de deformação de alta e baixa temperatura. Tem como vantagens a resistência a altas temperaturas, operação leve, sem atrito ao abrir e fechar, melhorando o desempenho de vedação da válvula borboleta e estendendo a vida útil. As vantagens como

1: anel de vedação circular positivo com superfície esférica, ariants de alta e baixa temperatura. Nesse caso, o deslocamento quíntuplo é a melhor solução para o projeto de estrutura de válvula borboleta para serviços em alta e baixa temperatura.

2: Aumentar sua excentricidade axial (maior diâmetro da haste), e reduzir sua excentricidade radial. Seu valor de dados superior é essencial para o projeto de válvula borboleta de alta pressão.

3: A redução da excentricidade radial traz menor torque de abertura, reduz a abrasão durante a abertura e fechamento para borboleta de alta pressão. Certifique-se de que o tempo de serviço do elevador seja maior do que a válvula borboleta de deslocamento triplo

4: A pressão no anel de vedação é mais uniforme, a vida útil do anel de vedação é mais longa, o que é mais adequado para o projeto da válvula de condições de serviço de alta pressão e temperatura variável.

Gama de produtos de compensação de tripa: Diferença de pressão total abaixo de 300LB. Máx. temp. 425 ℃, Min. temp. -96 ℃. Não é adequado para válvula de esfera de grande porte.

Gama de produtos de deslocamento quíntuplo: Diferença de pressão total de até 2500LB. Máx. temp. 850 ℃, mín. temp. -196 ℃.

Recurso de design +

A fim de atender aos requisitos de alta temperatura, as válvulas borboleta de alta temperatura devem atender aos seguintes requisitos:

1. No processo de projeto, o material do corpo da válvula também é selecionado a partir do material especificado na norma ASME B16134 e a temperatura aplicável do material é mais alta do que a temperatura máxima da condição de trabalho da válvula.

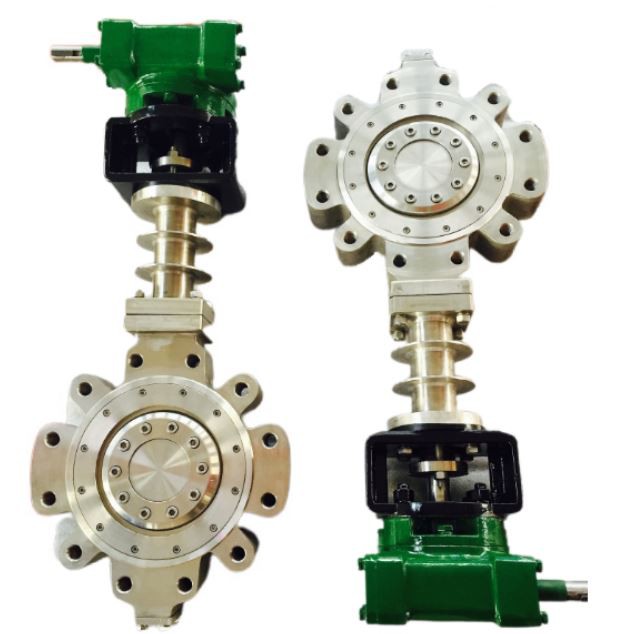

2. Material da haste: O material da haste da válvula é selecionado como lnconel X-750. A haste é estendida com um design de suporte e dissipadores de calor são adicionados para reduzir o impacto da transferência de calor no atuador.

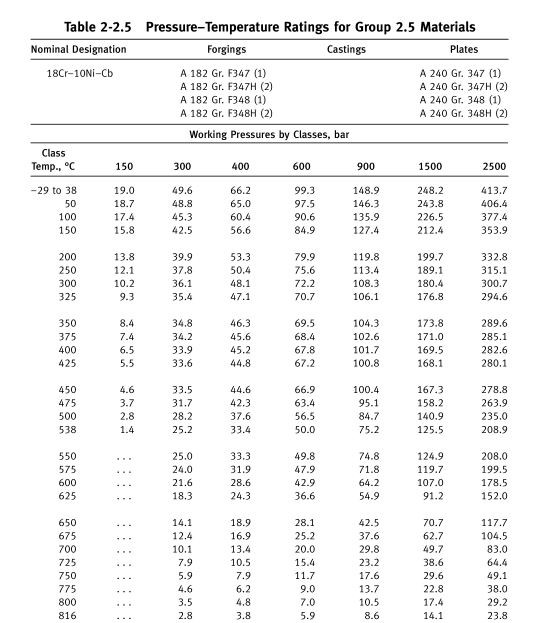

3. Atenda às classificações de pressão-temperatura

4. A embalagem de alta temperatura adota a embalagem reforçada + com design de almofada protetora de metal para atender a vazamentos da embalagem sob alta temperatura e alta pressão.

5. Se a temperatura for superior a 900 ℃, o resfriamento físico deve ser considerado.

Design padrão +

· Design: API 609

· Face a face: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Extremidade do flange: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Extremidade de solda de topo: ASME B16.25

· Teste: API598

· Seguro contra incêndio: API607 / API6FA

Especificação Técnica +

· Tamanho: 2 ”~ 104” (DN50 ~ DN2600)

· Classe: 150LB ~ 2500LB / PN6 ~ PN420

· Conexão: Flange dupla / solda de topo / Lug / Wafer

· Operação: Engrenagem Sem-fim / Atuador Pneumático / Atuador Elétrico

· Temperatura: -120 ~ 1200 ℃

· Aplicação: Aquecimento direto / Fundição de ferro e aço / Circulação de água de resfriamento / Centrais elétricas

Opção de material +

· Corpo& Disco: CF8C, F304H ， Liga Inconel ， Liga Hastelloy

· Haste: XM-19 ， Liga Inconel ， Liga Hastelloy

· Vedação do disco: CF8C, F304H, liga Inconel, liga Hastelloy

· Assento Corporal: F304H + STL
