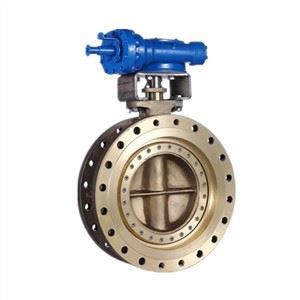

Válvula borboleta tripla de metal para metal

◆ Especificações da API

Como todos sabemos, o API609 tornou-se de fato o padrão internacional para válvulas utilizadas em importantes tubulações industriais. Xinluoke foi projetado e fabricado em estrita conformidade com a versão mais recente das especificações API609. O que é mais valioso é que o projeto básico da válvula borboleta Xinluoke não se limita às especificações API. Pode corresponder a BS5155, ANSI B 16.34, ASME SEC VIII e outras especificações importantes. Isso garante que a válvula borboleta Xinluoke possa ser usada em todos os campos industriais. Útil.

◆ projeto de vedação bidirecional

A válvula borboleta com vedação rígida de metal três excêntrico realiza vedação bidirecional e pode suportar pressão em ambas as direções, e nenhum vazamento interno ocorre quando a pressão é positiva ou reversa.

◆ Estrutura dupla de segurança

Em estrita conformidade com as especificações API609, a fim de evitar a deformação da placa borboleta causada pela influência da pressão e temperatura do fluido, o deslocamento da haste da válvula e a oclusão da superfície de vedação, dois anéis de encosto independentes são instalados na parte superior e lados inferiores da placa borboleta. Garantir o funcionamento normal da válvula em quaisquer condições de trabalho;

Ao mesmo tempo, a fim de evitar acidentes inesperados causados ​​por danos na haste da válvula causados ​​por razões desconhecidas, dois mecanismos independentes de prevenção de deslocamento da haste da válvula são projetados dentro e fora da extremidade inferior da válvula, o que também garante a pressão nível da válvula borboleta lateralmente. Alcance até 2.500 libras.

◆ Sem design de zona morta

No processo de projeto, foi dada atenção especial às questões de aplicação no campo de controle, e o princípio de vedação da válvula borboleta excêntrica tripla foi totalmente utilizado para obter um projeto de ângulo aberto sem zona morta, eliminando assim o fenômeno comum de salto de abertura ao abrir válvulas comuns. Elimina a impossibilidade de ajuste da válvula devido a diversos fatores instáveis, como atrito na faixa de abertura baixa da válvula, ou seja, erradica a zona morta (faixa sem detecção), o que significa que a válvula borboleta Xinluoke pode quase partir de { {1}} abertura. Controle a área até 90 graus de abertura. A taxa de controle normal é mais de 2 vezes maior que a das válvulas borboleta comuns, e a taxa de controle mais alta pode chegar a 100:1. Isso cria boas condições para o uso da válvula borboleta Xinluoke como válvula de controle, especialmente quando o diâmetro é grande, o custo da válvula de corte é extremamente alto e a válvula de corte não consegue atingir vazamento zero. Deve ser desligado em condições que exijam desligamento de emergência. Uma válvula de corte é instalada na lateral da válvula, e a válvula borboleta Xinluoke integra controle e fechamento, e sua economia de energia é extremamente impressionante.

◆ Estrutura da sede da válvula

Existem duas estruturas de instalação de sede de válvula para válvulas borboleta excêntricas triplas. A maioria delas são chapas laminadas de aço inoxidável e chapas de grafite para serem instaladas na placa borboleta. A superfície de vedação é facilmente corroída por fluidos e a vida útil da sede da válvula é muito curta. Mas a válvula borboleta Xinluoke adota uma estrutura de assento de válvula forjada totalmente em liga de metal. Suas vantagens são resistência à erosão, resistência ao desgaste, resistência a altas temperaturas e pressão e longa vida útil, o que é inimaginável para válvulas borboleta excêntricas duplas ou outras válvulas borboleta excêntricas triplas.

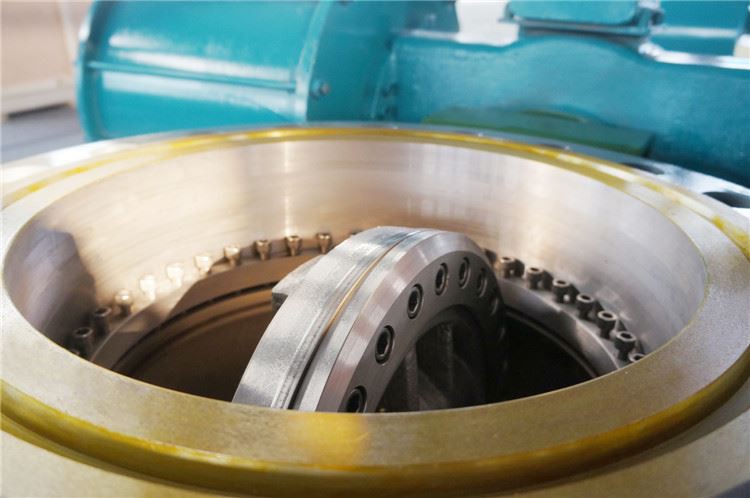

◆ Par de vedação substituível

O par de vedação da válvula borboleta Xinluoke é único. Como a superfície de vedação da placa borboleta e da placa borboleta são independentes, a sede da válvula e o corpo da válvula também são independentes, portanto, a superfície de vedação da placa borboleta e da sede da válvula podem ser substituídas ao mesmo tempo, ou seja, , quando a placa borboleta é vedada Quando a superfície ou sede da válvula está danificada, não há necessidade de pressa para transportá-la de volta para a fábrica ou desmontar a válvula, basta substituir a superfície de vedação da placa borboleta e a sede da válvula. Isto não só reduz significativamente os custos de manutenção, mas também reduz significativamente as horas de trabalho de manutenção e revisões. Intensidade e dificuldade.

◆ Estrutura fixa equilibrada

A partir da forma e características da superfície de vedação da válvula borboleta excêntrica tripla, o par de vedação da válvula borboleta Xinluoke adota um método de fixação de distribuição balanceada, que não só possui posicionamento preciso, mas também faz com que cada parafuso receba uma força equilibrada, evitando distribuição desigual de tensões. O par de vedação está solto e vazando.

◆ Estrutura refratária intrínseca

Muitas válvulas afirmam ter uma estrutura resistente ao fogo, mas a maioria delas usa uma estrutura de sede dupla macia e dura para reduzir vazamentos. Na verdade, isso é muito perigoso porque a combustão incompleta da sede da vedação macia fará com que o metal apoie a sede. Estresse, diferença de temperatura e deformação farão com que a função refratária falhe. Portanto, a Europa e os Estados Unidos estão eliminando gradualmente este tipo de válvula refratária falsa. Por ter vazamento zero, não necessita do auxílio de vedação macia e é uma verdadeira estrutura essencial à prova de fogo.

◆ Sistema de embalagem de carga dinâmica

Em termos de vazamento de válvula, tradicionalmente, o vazamento da sede da válvula é muitas vezes concentrado, ou seja, vazamento interno, e o vazamento da parte da gaxeta, ou seja, vazamento externo é ignorado. Na verdade, é um facto indiscutível que na sociedade contemporânea onde as questões ambientais são cada vez mais valorizadas, as fugas são muito mais prejudiciais do que as fugas internas. A válvula borboleta excêntrica tripla é uma válvula do tipo rotativa e seu movimento da haste é de apenas 90 graus. Comparado com o movimento da haste da válvula das válvulas gaveta e válvulas globo, que são movimentos alternativos espirais multivoltas, o grau de desgaste na peça da gaxeta é muito baixo. A vida útil é muito longa e o projeto padrão de carga dinâmica é adotado para a estrutura externa de prevenção de vazamento, como a vedação da gaxeta, de modo que o desempenho de vedação padrão possa ser garantido abaixo de 100 ppm quando o teste de vazamento externo for realizado de acordo com Especificações EPA21. Todos esses indicadores significam que ele pode ser usado em tubulações de meios tóxicos e perigosos em vários campos, como a indústria química.

Em resumo, a válvula borboleta excêntrica tripla, como a cristalização da mais recente tecnologia de válvulas, aproveitará as vantagens de várias válvulas e evitará as deficiências de várias válvulas, e certamente receberá cada vez mais atenção de usuários e projetistas. O nível de pressão máximo pode chegar a 2.500 libras, o calibre padrão pode chegar a 48 polegadas, e a braçadeira, talão, flange, soldagem de topo, vários comprimentos estruturais, etc. e baixa temperatura, vários ácidos, álcalis e outros meios corrosivos também podem responder livremente. Principalmente em termos de grande diâmetro, com a vantagem de vazamento zero, está constantemente substituindo grandes válvulas gaveta e válvulas esfera em válvulas de corte. Da mesma forma, com sua excelente função de controle, a válvula de controle substitui constantemente a volumosa válvula de corte.

◆ Projeto e Fabricação: ANSI16.34,BS 5155,JIS B2071,DIN 3354.

◆ Dimensão presencial: API 609, ISO 5752, DIN 3202, BS 4504, JIS B2002.

◆ Extremidades flangeadas: ANSI B16.5, MSS-SP-44, ISO 7005, BS 4504.

◆ Extremidades soldadas: ANSI B16.25.

◆ Teste de Pressão: API 598, ISO 5208, BS 5146.

◆ Alta dureza, resistência à erosão, resistência ao desgaste, resistência a altas temperaturas

◆ Graus HRC30-45 de liga de aço

◆ Graus HRC40-60 de liga de estelite

◆ Carboneto de tungstênio HRC 70 graus ou mais

◆ Corpo e disco: aço carbono (WCB, LCB)

◆ Aço inoxidável (CF8, CF8M, CF3, CF3M) /

◆ Aço inoxidável duplex (4A,5A,6A) /

◆ Liga Hastelloy(N-12MV,CW-12MW,CW-2M) /

◆ Liga de Inconel (CY-40,CW-6MC) /

◆ Liga Monel (M35-1) /

◆ Liga de bronze de alumínio (C95400, C95500, C95800, AB2C)

◆ Haste: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titânio

◆ Vedação de disco: A105+Nitretação / A105+STL / F304+ Nitretação / F304+STL / F316+ Nitretação / F316+ STL

◆ Assento do corpo: A105+Nitretação / A105+STL / F304+ Nitretação / F304+STL / F316+ Nitretação / F316+ STL
