1. Válvula gaveta
Válvula gaveta refere-se ao movimento vertical do elemento de fechamento (porta) ao longo do eixo do canal médio da válvula. Suas vantagens são o pequeno coeficiente de resistência ao fluxo, o pequeno torque necessário para abertura e fechamento e a direção irrestrita do fluxo do meio. As desvantagens são o grande tamanho estrutural, longo tempo de abertura e fechamento, fácil dano à superfície de vedação e estrutura complexa.
Divida as válvulas gaveta em diferentes tipos, sendo as mais comuns válvulas gaveta paralelas e em cunha, estruturas de haste, e também podem ser divididas em válvulas gaveta de haste ascendente.
(1) Válvula gaveta paralela
Refere-se a uma válvula gaveta com duas superfícies de vedação paralelas uma à outra. Adequado para tubulações de baixa pressão, diâmetro médio e pequeno (DN{0}}mm).
(2) Válvula gaveta em cunha
Refere-se a uma válvula gaveta em forma de cunha com duas superfícies de vedação. É dividido em aríete duplo, aríete simples e aríete elástico.
(3) Válvula gaveta de haste ascendente
Ele pode exibir visualmente seu grau de abertura e fechamento e tem sido amplamente utilizado há muitos anos para diâmetros pequenos e médios. Geralmente, as válvulas de haste ascendente são usadas para DN menor ou igual a 80 mm.
(4) Válvula gaveta de haste não ascendente
O corpo da porca da haste da válvula está em contato direto com o meio. Adequado para válvulas e tubulações de grande diâmetro com espaço de instalação limitado.

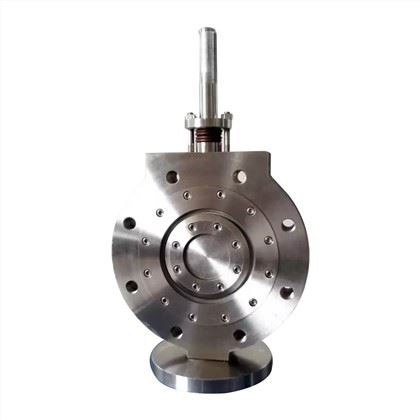

2. Válvula borboleta
Seu nome vem da estrutura em forma de asa das placas das borboletas. Em dutos, é usado principalmente para corte e estrangulamento. Quando válvulas borboleta são usadas para corte, geralmente são usadas vedações elásticas e materiais como borracha e plástico são escolhidos. Quando usados para estrangulamento, vedações metálicas rígidas são frequentemente usadas. As vantagens das válvulas borboleta são tamanho pequeno, peso leve, estrutura simples, abertura e fechamento rápidos, bom desempenho de regulação e vedação e baixa resistência a fluidos e torque operacional.
As válvulas borboleta podem ser divididas em tipo alavanca (balancim duplo), tipo portão simétrico central, tipo placa deslocada e tipo placa inclinada de acordo com sua estrutura.
Para válvulas borboleta com diâmetro nominal DN<800mm, an offset plate type should be selected.
3. Válvula globular
Refere-se ao movimento do corpo de fechamento (disco) ao longo da linha central da sede da válvula. Geralmente é usado apenas para corte e não para estrangulamento em tubulações, e o diâmetro nominal é geralmente limitado a DN250mm ou menos. A desvantagem é que há uma grande perda de pressão.
Existem muitos tipos de válvulas globo e suas estruturas são geralmente divididas em fluxo direto, preciso e direto. A válvula de corte angular é amplamente utilizada em sistemas de refrigeração. Seu canal de entrada forma um ângulo reto de 90 graus, o que produzirá queda de pressão. A maior vantagem é que o canto do Encanamento está instalado, o que economiza 90 graus de cotovelo e é fácil de operar.
4. Válvula de esfera
As válvulas de esfera evoluíram a partir de válvulas macho e são usadas principalmente em tubulações para cortar, distribuir e alterar a direção do fluxo do meio. É caracterizado pela menor resistência a fluidos, seu coeficiente de arrasto é igual ao de seções de tubos do mesmo comprimento, abertura e fechamento rápidos, vedação confiável, estrutura compacta, fácil operação e manutenção, e é amplamente utilizado em muitas ocasiões.
As válvulas esfera podem ser divididas nos três tipos a seguir de acordo com sua estrutura esférica:
(1) Válvula de esfera flutuante
Sua estrutura é simples, com bom desempenho de vedação. Toda a carga média de trabalho suportada pela esfera é transmitida ao anel de vedação da sede da válvula de saída. Esta estrutura é adequada apenas para situações de média e baixa pressão, mas suas desvantagens são a difícil montagem, altos requisitos de precisão de fabricação e alto torque operacional.
(2) Válvula de esfera fixa
A válvula esfera é fixada por dois eixos fixos conectados à esfera e, sob a pressão do meio, a esfera não produzirá deslocamento. É adequado para tubulações de alta pressão e grande diâmetro.
(3) Válvula de esfera elástica
Adequado para meios de alta temperatura e alta pressão. Existem ranhuras elásticas na esfera, que podem reduzir o atrito entre as duas superfícies de vedação ao abrir e fechar, além de reduzir o torque operacional.
5. Válvula macho
foto
foto
A característica importante de uma válvula macho é que ela é fácil de adaptar a uma estrutura multicanal, de modo que uma válvula pode ter dois, três e quatro canais de fluxo diferentes.
Existem muitos tipos de galos, que geralmente podem ser divididos em:
(1) Tipo de conjunto apertado
Geralmente usado em situações onde PN é menor ou igual a 0.6MPa
(2) Tipo de enchimento
Widely used in situations with nominal pressure PN>1. OMPa.
(3) Tipo autovedante
Alcançado principalmente pela pressão do próprio meio, usado principalmente para meio aéreo. A mola sob a estrutura autovedante pode desempenhar uma função de pré-aperto e compressão.
Além disso, também existem válvulas macho de três e quatro vias, que são usadas principalmente para distribuição, reversão, etc.
6. Válvula de retenção
Também conhecida como válvula de fluxo reverso, válvula de retenção, válvula de contrapressão e válvula unidirecional. É uma válvula utilizada para evitar o refluxo do meio em tubulações e equipamentos, que abre e fecha automaticamente gerando força a partir do próprio fluxo do meio na tubulação.
O disco da válvula de retenção oscilante gira em torno do eixo do pino externo da sede da válvula e é dividido em disco único e disco múltiplo. O primeiro é geralmente utilizado para diâmetro nominal DN 50-500mm, enquanto o último é geralmente utilizado para diâmetro nominal DN maior ou igual a 600mm.
Existe também uma válvula de retenção de descarga de ar, que é utilizada na saída da bomba de alimentação da caldeira para evitar refluxo e descarga do meio; A nova válvula de retenção de fechamento lento possui uma válvula de retenção de diafragma para eliminar o golpe de aríete, que tem bom desempenho na prevenção do golpe de aríete; Uma válvula de retenção esférica é um produto ideal para evitar o fluxo reverso do meio.
7. Válvula redutora de pressão
foto
foto
It is the throttling phase adjustment of the valve opening component, which reduces the medium pressure and directly acts on the medium pressure after the well valve, making the pressure after the valve automatically meet the predetermined requirements. Usually, the pressure behind the pressure reducing valve P2 should be less than the pressure before the valve P10.5 times, that is, P2>0.5P1.
As válvulas redutoras de pressão são divididas em tipo pistão, tipo diafragma, tipo fole, tipo diafragma de mola, tipo mola de alavanca, etc.
8. Válvula de segurança
Serve como dispositivo de proteção de segurança em equipamentos, dispositivos e tubulações para evitar que a pressão média exceda o valor especificado.
As principais estruturas das válvulas de segurança são tipo alavanca, tipo mola e tipo piloto (tipo pulso). Suas vantagens são tamanho pequeno e leveza. Alta sensibilidade, posição de instalação irrestrita; A desvantagem é que a força que atua na haste da válvula muda com a deformação da mola. As válvulas de segurança do tipo mola são divididas em tipos microabertos e totalmente abertos, com e sem chaves, tipos fechados e abertos e outros tipos diferentes.
9. Válvula de drenagem
As válvulas de purga são adequadas para equipamentos e tubulações de aquecimento a vapor, expelindo automaticamente água condensada, ar e outros gases não condensáveis e evitando vazamento de vapor, que desempenha um papel no bloqueio do vapor e na drenagem da água.
Ao selecionar, é necessário primeiro selecionar o deslocamento máximo do condensado e a diferença de pressão de entrada/saída, e também fazer as correções, com coeficiente de correção de 1.5-4; Em segundo lugar, é necessário instalá-lo de forma razoável.
As válvulas purgadores de vapor podem ser divididas nas seguintes categorias de acordo com suas formas de abertura e fechamento:
(1) Purgador mecânico: É acionado pelo nível de condensado para abrir e fechar a válvula.
(2) Válvula termostática do purgador de vapor: acionada por mudanças na temperatura do condensado para abrir a válvula.
(3) Purgador termodinâmico: É um componente de abertura de válvula acionado pelas características dinâmicas da água condensada.
10. Válvula de equilíbrio
A válvula de equilíbrio é uma válvula usada em redes de dutos hidráulicos para medir e ajustar a vazão projetada e possui a precisão de medição necessária.
