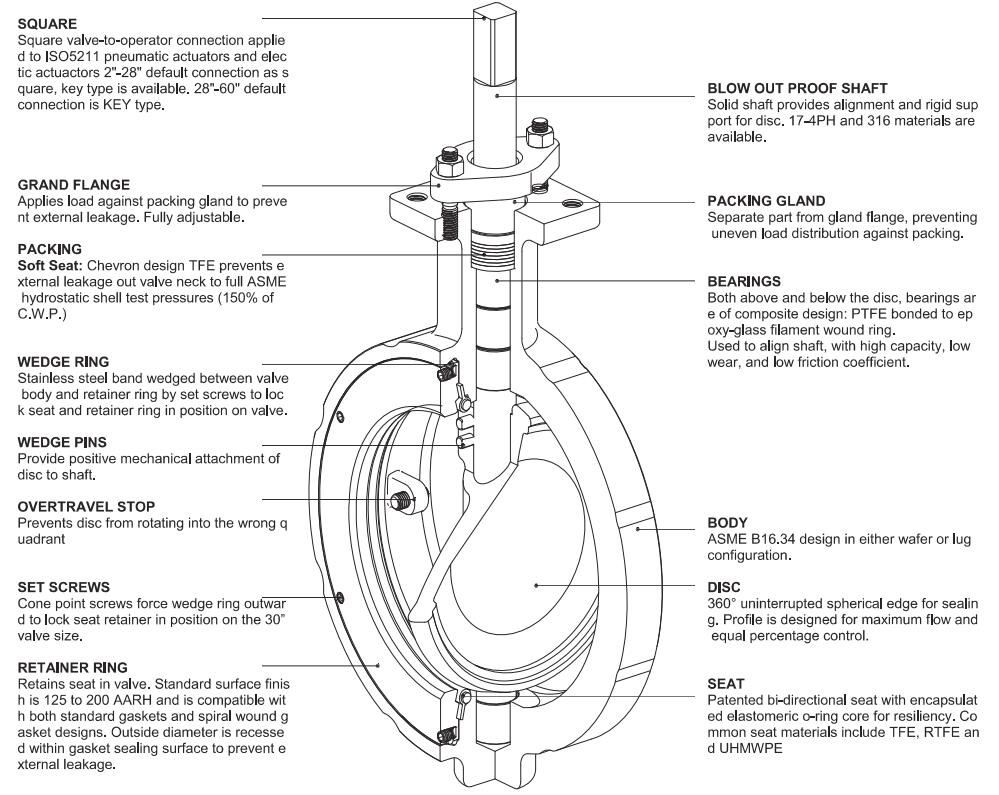

A Estrutura da Válvula

Sealin bi-direcional

Assento não comprimido à medida que o disco se aproxima.

Disco em posição próxima, sem pressão de linha. Disco em posição próxima, pressão de linha aplicada a partir de rio acima.

Disco em posição próxima, pressão de linha aplicada a partir de

jusante.

Duplo Deslocamento/Design Excêntrico

O design de deslocamento duplo do Tipvalve High Performance Buttefly Vai ves garante o desgaste reduzido do assento e o vazamento bidirecional, zero vazamento desligado thro ughout toda a faixa de pressão.

No ponto inicial de abertura do disco, o disco offset produz uma action semelhante a uma câmera, puxando o disco do assento. Esta ação semelhante a uma câmera reduz o desgaste do assento e elimina a deformação do assento quando o disco está na posição aberta. Aberto, o disco não entra em contato com o assento, portanto a vida útil do assento é encerrada e os torques de operação são reduzidos. À medida que a válvula se fecha, a ação cam-lik e converte o movimento rotativo do disco em um movimento do tipo linear para empurrar o disco para o assento. A ação de limpeza do disco contra o assento impede o acúmulo de material indesejável de pastas ou sólidos suspensos

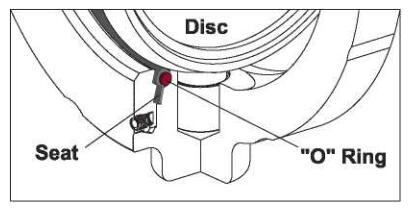

A estrutura do assento macio

A válvula de assento macia fornece um desligamento apertado de bolha bidirecional (zero vazamento) pelo uso de um assento patenteado.

Este design de assento único cria um selo auto-energizado em aplicações de vácuo a baixa pressão.

Sob condições de pressão mais elevadas, o assento também é projetado para pressionar, limitar e direcionar o movimento do assento macio contra a borda dis c, até as pressões completas as ME Classe 150, 300 e 600 De Trabalho Frio.

O assento macio é projetado para serviços elevados com desgaste mínimo de baixo torque. A substituição do assento é uma operação simples, não exigindo ferramentas especiais.

Disco aberto

O disco e o assento não estão engajados. Nesta posição, os shou Iders do assento são foreed contra os ulders de cavidade pelo compressio n do o-ring.

O assento é rebaixado na cavidade do assento e um cts como uma junta na área de ranhura do anc horing. A cavidade do assento é selada devido à exposição do fluido proce ss e protege o assento contra abrasão e desgaste. O o-ring, que é completamente e ncapsulado pelo assento, também é isolado da exposição ao fluido do processo.

À medida que a pressão da linha aumenta, o fluido de processo entra na área lateral da parede e aplica uma carga contra a parede lateral paralela e a parede lateral convergente do assento. O assento e a cavidade de signo permitem que o assento se mova axially para a sidew downstream, mas limita o ovement m e direciona o movimento de ele radialmente para dentro em direção ao dis c; quanto maior a linha p ressseguro, mais apertado th e selar entre o dis c e assento. Como o o-anel é elástico, é capaz de flexionar e desfo rm sob cargas e retornar à forma original após a remoção da carga; é a borracha que se deforma, não o material termoplástico. Esta dinâmica se al, patenteada por Tipvalve, é totalmente única entre válvulas borboleta de alto desempenho.

Disco fechado,Selo auto-energizado

O disco Tipvalve e se em estão engajados, e o fluido pro cess está sob baixo pres certeza. A borda do disco, com um diâmetro maior do que a língua do assento, direciona mov ement do assento radialmente o utward, fazendo com que o assento comprima contra as paredes laterais conv ergent do cavit y. O o-ring elastomérico dá uma pré-carga mecânica entre o disco e o tongu do assento e como é comprimido e achatado pelo disco; este é o modo sei f-energizado para vedação a vácuo-a-60 psi.

À medida que o assento se move radialmente para fora, os ombros do assento se afastam dos ombros da cavidade e abrem a cavidade para a mídia do processo.

Disco fechado,Selo energizado por pressão

(Assento rio acima)

Disco fechado, selo energizado por pressão

(Assento rio abaixo)

A válvula de assento macio é bidirecional (em alguns casos, modi fications podem ser necessárias para operar este serviço de beco sem saída).

A cavidade e as paredes laterais do assento são simetricamente desassistos para permitir, confinar e direcionar o movimento do assento para o disco para selar dynamicamente com a pressão de linha e na direção inversa. A borda do disco é o segm ent de uma esfera, e o se em é inclinado em direção à borda di sc para selar com pressão do gasoduto em qualquer direção.

A direção de instalação recomendada é upstrem do assento

Faixa de Produção Padrão
	ANSI Classe 150	ANSI Classe 300	ANSI Classe 600
Rating-Psi	285	740	1440
Barra de Classificação	20	50	100
Tamanho-Polegada	2-60	2-48	44616
Tamanho-mm	DN50-DN1500	DN50-DN1200	DN50-DN600
TESTE DE TESTE	API 598
Especificação presencial	ANSI B16.10/ API 609 / MSS-SP-68 / ISO 5752
Especificações finais do Flange	ASME B16.5: Classe 150, 300, 600 DIN ISO PN10, PN16, PN25, PN40
Conexão	Wafer, Lugged, Double Flanged
Actuaror-Manual	Alavanca, Operador de Engrenagem de Verme
Atuador-Automático	Motor Elétrico, Dupla Atuação Pneumática, Retorno pneumático da primavera
