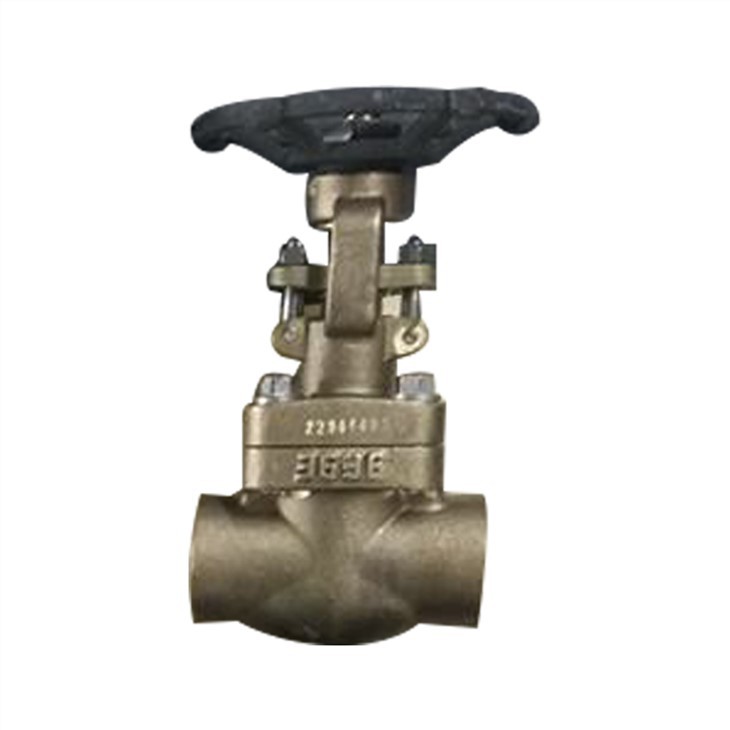

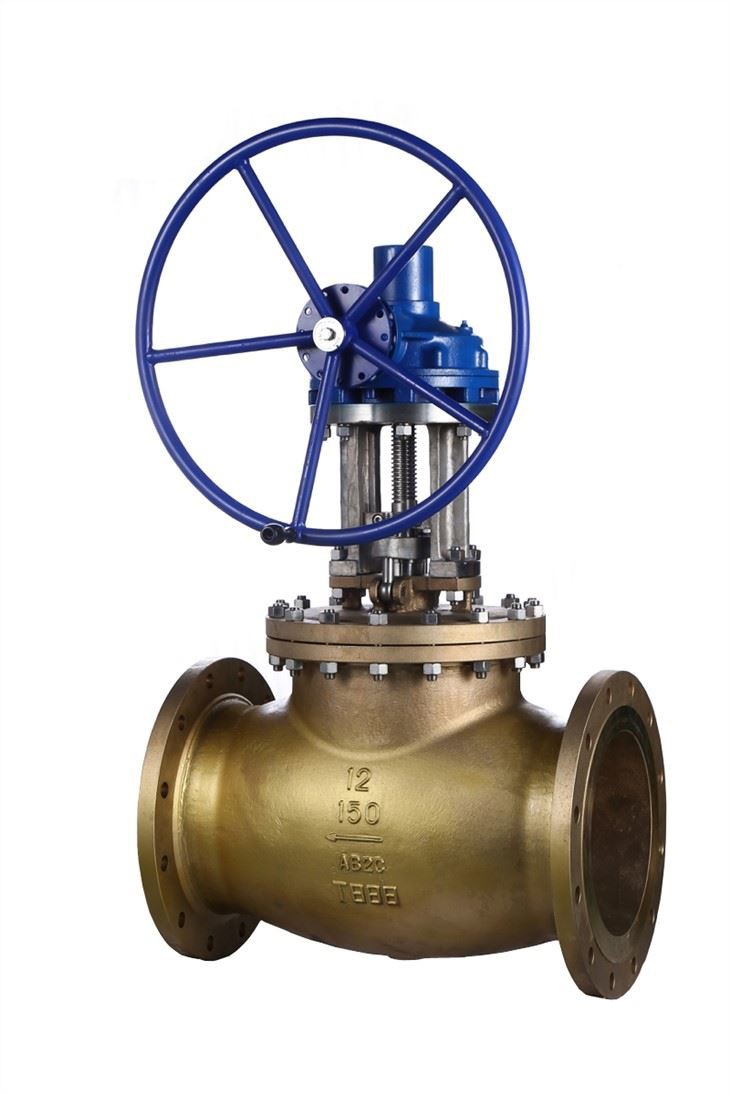

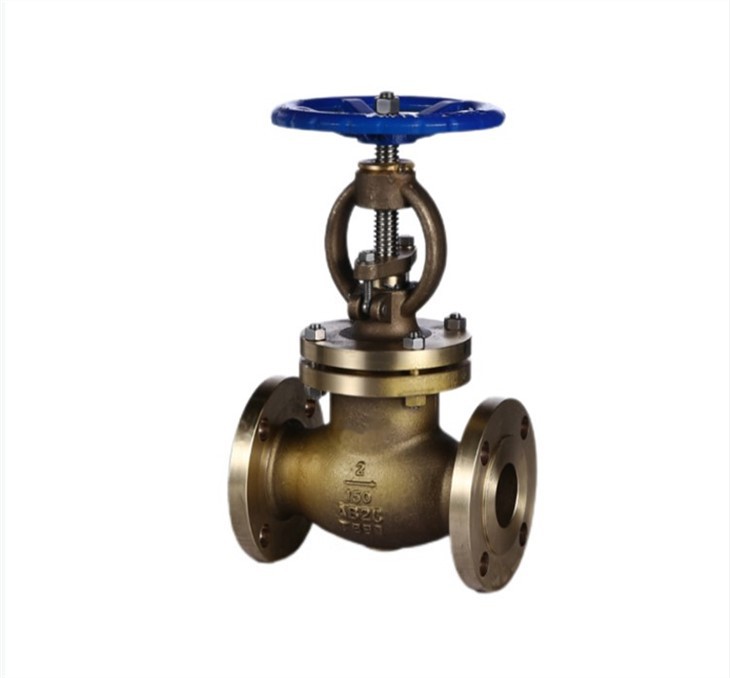

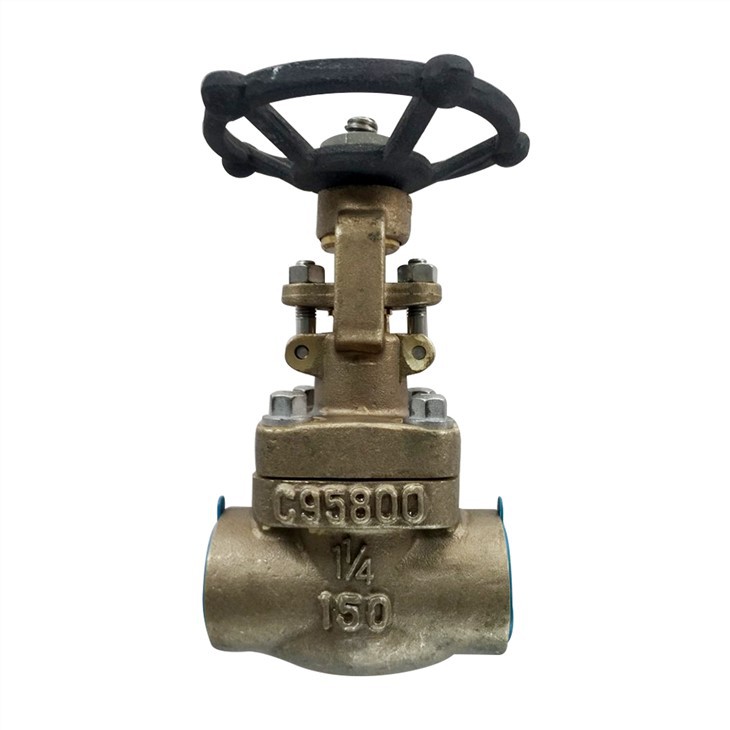

Válvula globle de oxigênio

A válvula de desligamento desempenha um papel importante no corte e estrangulamento do meio no gasoduto. Como uma válvula de desligamento extremamente importante, a válvula de desligamento de oxigênio é selada aplicando torque na haste da válvula, e o haste da válvula está na direção axial. A pressão é aplicada na aba da válvula de modo que a superfície de vedação do retalho da válvula e a superfície de vedação do assento da válvula estejam intimamente ligadas para evitar que o meio vaze ao longo da abertura entre as superfícies de vedação. O par de vedação da válvula de desligamento de oxigênio é composto por uma superfície de vedação de retalhos da válvula e uma superfície de vedação do assento da válvula. A haste da válvula conduz a aba da válvula para mover-se verticalmente ao longo da linha central do assento da válvula. Durante o processo de abertura e fechamento da válvula de parada de oxigênio, a altura de abertura é pequena, o fluxo é fácil de ajustar, e a fabricação e manutenção são convenientes, e a faixa de aplicação de pressão é ampla. Do ponto de vista estrutural, a válvula de desligamento de oxigênio é mais simples do que a primeira, fácil de fabricar e manter. Em termos de vida útil, a superfície de vedação da válvula de desligamento de oxigênio não é fácil de usar e arranhar. Durante o processo de abertura e fechamento da válvula, não há deslizamento relativo entre o disco da válvula e a superfície de vedação do assento. Portanto, o desgaste e a abrasão da superfície de vedação são pequenos, por isso é melhorado. A vida útil do par de vedação é que o golpe de aba da válvula de bloqueio de oxigênio é pequeno durante o processo totalmente fechado, e sua altura é menor do que a da válvula de alarme. A desvantagem da válvula de desligamento de oxigênio é que o torque de abertura e fechamento é grande e é difícil conseguir abertura e fechamento rápido. Como a passagem de fluxo no corpo da válvula é relativamente tortuosa, a resistência ao fluxo de fluidos é grande, e a energia do fluido é perdida no oleoduto.

Recurso de design+

1. Para a pressão nominal PN≥1,6MPa, DN125~200 adotar estrutura de bypass interno; DN250~500 adotar estrutura externa da válvula de desvio. Seu objetivo é reduzir a diferença de pressão antes e depois da válvula para evitar alta vazão, alta varredura e evitar a geração de alta temperatura, garantindo assim o funcionamento seguro da rede de tubos de oxigênio e reduzindo o torque operacional.

2. Direção média de fluxo: PN≥1.6MPa, DN≤100 fluxos médios de baixo do clack da válvula até o topo do clack da válvula (isto é, entrada baixa e alta saída), DN≥125 fluxos médios do clack da válvula para o fundo (entrada alta e baixa saída). A válvula com DN≥125 adota a direção de fluxo de entrada média alta e baixa saída média. Por um lado, é necessária a estrutura da válvula de desvio interna e, por outro lado, a força de fechamento da válvula é muito reduzida devido à pressão do meio.

3. A válvula é equipada com um dispositivo de segurança elétrica estática para evitar faíscas devido à eletricidade estática.

4. Em comparação com as válvulas de desligamento comuns, a parte do suporte da válvula de desligamento do gasoduto de oxigênio adota uma estrutura totalmente fechada, e a tampa protetora no suporte pode ser aberta quando a embalagem é compactada, o que desempenha um papel de prevenção de óleo e poeira. E há marcas óbvias de proibição do petróleo.

5. O material principal do corpo é de aço inoxidável ou liga de cobre com excelente retardo de chama, a superfície de vedação é o corpo ou a superfície D802, e as partes internas restantes são feitas de aço inoxidável ou liga de cobre; a lubrificação da peça de transmissão é feita de graxa não combustível.

6. Todas as peças adotam rigorosas especificações de tratamento e desempenho de desengradura

Padrão de design+

· Design: API600 / ASME B16.34 / API602 / BS5352

· Cara a cara: API6D / ASME16.10/ ISO5752

· Final do Flange: ASME B16.5 / ASME B16.47 / EN1092-2 / GOST 12815 / MSS-SP44

· Extremidade soldada do soquete: ANSI B16.11

· Extremidade do parafuso: ANSI B1.20.1

· Extremidade de soldagem da bunda: ASME B16.25 / ASME B16.25

· Teste: API6D⁄API598

· Seguro contra incêndio: API607⁄API6FA

Especificação Técnica+

· Tamanho: 1/2"~64"(DN100~DN1600)"

· Classe: 150Lb ~2500Lb (PN10,PN16,PN25,PN40,PN64,PN100,PN160,PN250)

· Conexão: Flange dupla

· Operação: Worm Gear.Atuador pneumático

· Aplicação: Indústria siderúrgica, metalurgia, petroquímica, indústria química

Opção de material+

· Corpo: HTB1⁄Bronze de alumínio, ASME 1565 C86500⁄Latão, Monel, aço inoxidável,SS304⁄SS316 etc.

· Bola: HTB1,ASME B564 NO400⁄Bronze de alumínio, ASME 1565 C86500⁄Latão, Monel, Aço Inoxidável,SS3044 SS316 etc.

· Haste: ASTM B865 NO5500⁄C63200⁄F304⁄F316⁄SS321

· Assento: PTFE RPTFE,REL,ASME B564 NO400⁄C63200⁄F304⁄F316

A válvula de desligamento de oxigênio JY41W é uma válvula especial especialmente adequada para dutos de oxigênio. De acordo com as características operacionais da rede de gasodutos de oxigênio e considerando as características inflamáveis e explosivas do meio de oxigênio, os princípios de projeto são operacionais seguros e confiáveis e desempenho superior, e referem-se ao Ministério da Indústria Metalúrgica da China Uma válvula especial de desligamento projetada e fabricada para garantir o funcionamento seguro da rede de gasodutos de oxigênio com base nas disposições dos "Regulamentos de Segurança de Oxigênio". O material corporal principal do oxigênio JY41W/Y dedicado através da válvula globo é feito de aço inoxidável ou liga de cobre com excelente retardo de chama. A superfície de vedação é o corpo ou o D802 de surgimento. As demais peças internas são feitas de aço inoxidável ou liga de cobre; a lubrificação da parte de transmissão adota a lubrificação não combustível, e marcada com uma marca óbvia de proibição do óleo. A estrutura de oxigênio JY41W/Y dedicada à válvula de desligamento direto, o suporte adota uma vedação totalmente fechada, e um dispositivo de remoção de eletricidade estática, e o caule da válvula é equipado com uma tampa de pó. A válvula de desligamento especial para dutos de oxigênio tem sido confiada pela rede de tubos de oxigênio de grandes e médias usinas siderúrgicas, usinas de oxigênio e plantas petroquímicas desde que foi colocada no mercado! 　Válvulas de oxigênio são frequentemente usadas em experimentos físicos e químicos. Gases como hidrogênio e argônio. Esses gases são geralmente armazenados em cilindros especiais de gás de alta pressão. Quando em uso, a pressão do gás é reduzida ao alcance exigido pelo experimento através da válvula redutora de pressão e, em seguida, finamente ajustada por outras válvulas de controle, de modo que o gás seja inserido no sistema de uso. A válvula redutora de pressão mais usada é a válvula redutora de pressão de oxigênio, ou medidor de oxigênio para abreviar. Alguns gases, como nitrogênio, ar, argônio e outros gases permanentes, podem usar uma válvula redutora de pressão de oxigênio. Mas há alguns gases, como amônia e outros gases corrosivos, que requerem válvulas especiais de redução de pressão. Comumente disponíveis no mercado são válvulas especiais de redução de pressão para nitrogênio, ar, hidrogênio, amônia, acetileno, propano e vapor. O uso e as precauções dessas válvulas redutoras de pressão são basicamente as mesmas das válvulas redutoras de pressão de oxigênio. No entanto, deve-se ressaltar também que válvulas especiais de redução de pressão geralmente não são usadas para outros gases. Para evitar o uso indevido, são utilizadas portas de conexão especiais entre algumas válvulas especiais de redução de pressão e cilindros de aço. Por exemplo, tanto o hidrogênio quanto o propano usam rosca à esquerda, também chamada de rosca reversa, e deve ser dada atenção especial na hora da instalação.
