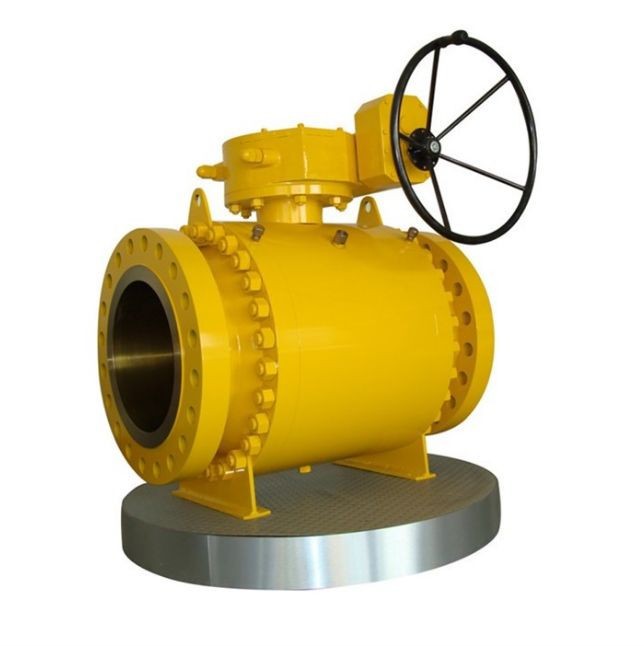

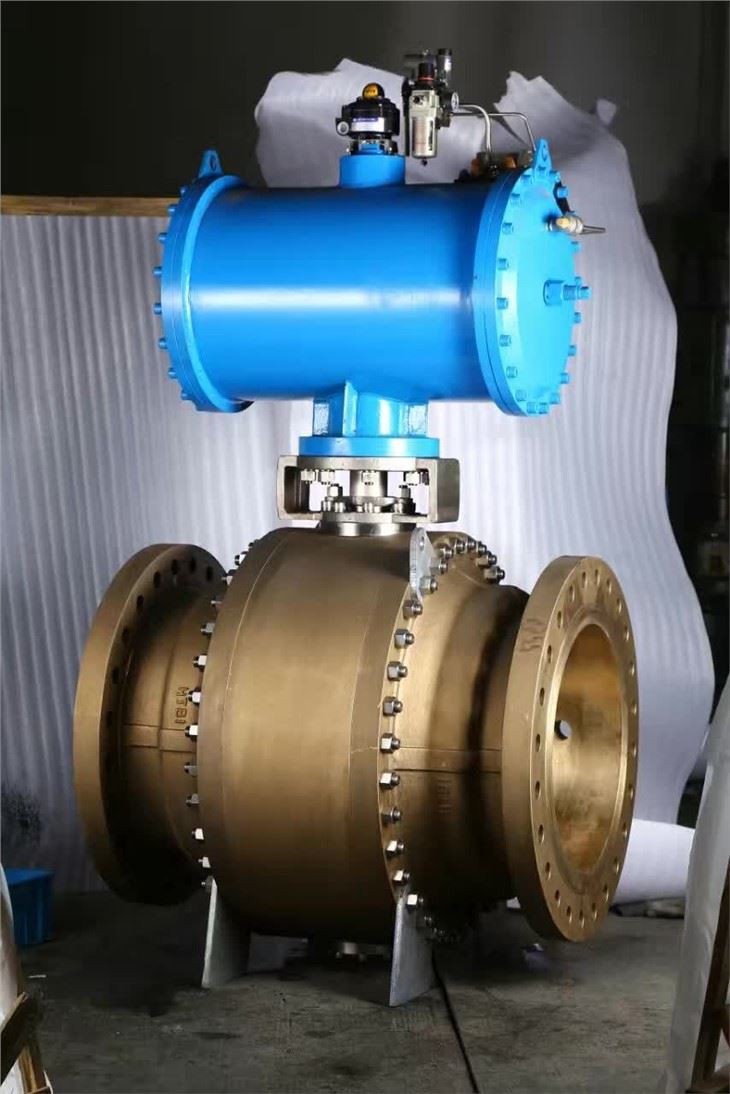

Folheto da válvula de esfera montada de Trunnion

A.Dupla função de bloqueio e sangramento

válvula de esfera montada trunnion geralmente usa estrutura de projeto de vedação de esfera dianteira. Dois assentos podem bloquear separadamente a mídia da entrada e a tomada para alcançar o duplo isolamento. Quando a válvula da esfera estiver fechada, até aplique pressão tanto na entrada quanto na saída da válvula, a cavidade corporal e os canais são biockados, a mídia restante na cavidade corporal pode ser liberada.

Quando o líquido contido dentro da cavidade corporal gasifique devido ao temperayure aumentou e causar pressão anormalmente alta.o meio na cavidade pode ser liberado empurrando

o assento por sua força de atuação para garantir a segurança da válvula e do gasoduto

válvula de esfera montada trunnion pode fornece um design seletivo de estrutura de vedação de duas vias. Os dois assentos podem bloquear separadamente o meio tanto na entrada quanto na tomada, eles também podem bloquear o meio da cavidade, que pode alcançarofunção de duplo isolamento. Quando a válvula estiver entupida, o meio de entrada, saída e cavidade serão isolados, a saída também garante a vedação quando o assento de entrada vazar, de modo que a válvula tenha duas funções duplas de vedação.

B.O alívio manual e automático da pressão da cavidade corporal

O meio remanescente pode ser liberado pela válvula de sangramento, quando o meio líquido contido dentro da cavidade corporal gasifica devido à temperatura incrasada e causar pressão anormalmente alta, o bezerro sadety abrirá automaticamente quando a pressão média além do valor definido para garantir a segurança da válvula e do gasoduto.

As vedações de anel O e a junta de ferida de grafite metálico são instaladas nos paets de vedação das válvulas de esfera TIPVALVE, onde há um risco de incêndio e elementos de vedação como anéis de sear de assento, junta de vedação de vedação, vedações o-anel feitas de materiais não metálicos como borracha, teflon etc.são danificados, a junta externa de ferida de grafite metálico fornecerá vedação suplementar; quando os anéis de hidromassagem do assento são danificados, o assento metálico se combinará automaticamente com a bola em uma vedação metálica sob o tímpano de mola, que poderia controlar efetivamente o vazamento interno e vazamentos externos das válvulas .o design da válvula está totalmente de acordo com os requisitos das normas e regulamentos da API 607, APL6FA BS6755 e JB/T6899, ele também passou API 607 teste à prova de fogo.

O caule adota estrutura de prevenção de blowout.o caule com grande extremidade inferior pequena extremidade superior está localizado por cobertura superior e parafuso e o caule não pode ser soprado pelo meio mesmo no caso de pressão anormal na cavidade da válvula.

5.Design anestesático

O projeto da válvula atende ao requisito anestático, estabelecendo molas de prevenção estática e pequenas bolas entre a bola e o caule e placas de cobertura de embalagem que mantêm a continuidade elétrica em lugares entre a bola e o caule e o corpo e a eletricidade estática produzida por atritos de interruptores de bolas e assentos leva ao chão, assim reduz os riscos de incêndio ou explosões etc. causada por faíscas eletrostáticas.

Para válvulas de esfera montadas DN150(nps 6)ou acima de trunnion há dispositivos de injeção de graxa de vedação instalados no caule e assentos como para aquelas válvulas de esfera montada dN125 ou abaixo de trunnion, o selo O dispositivo de injeção pode ser instalado de acordo com as exigências do cliente quando o anel de vedação das vedações do talo do anel O são danificados acidentalmente selando graxa pode ser aplicado através de injetor de vedação para evitar vazamento de médio através do anel de vedação de o assento e caule.

7.Anel de vedação de prevenção de explosão de gás

Para a válvula de cl900 ou superior usada no meio de gás, seleciona vedações de borracha anti-explosão de gás para reduzir o risco de danificar as vedações de borracha causadas pelo alívio repentino da pressão.

Estrutura de vedação macia

A estrutura Simole de vedação confiável e ampla gama de aplicações de baixo custo.

Estrutura de vedação do anel O:

Vedação confiável de baixo torque pode atender à exigência do usuário em alta confiabilidade de vedação e baixa ocasião de torque.

Estrutura metálica para metal:

Atenda à condição de trabalho do meio, incluindo partículas e substitua principalmente a ocasião não adequada para métodos de vedação acima de dois.
