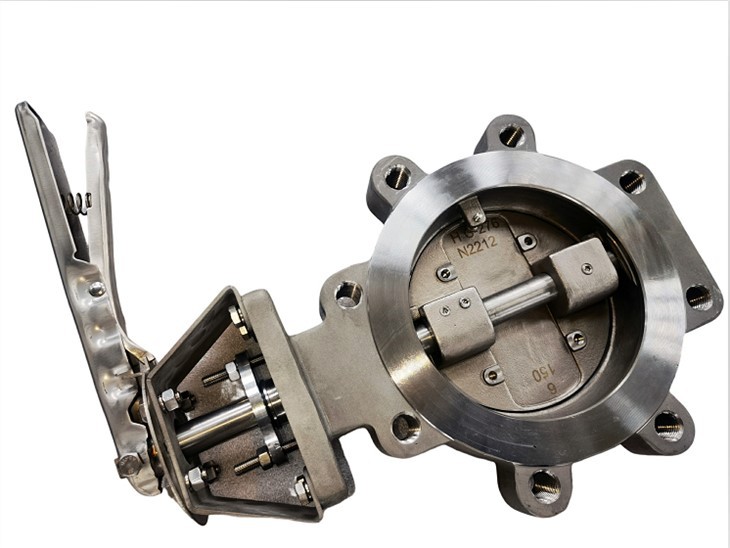

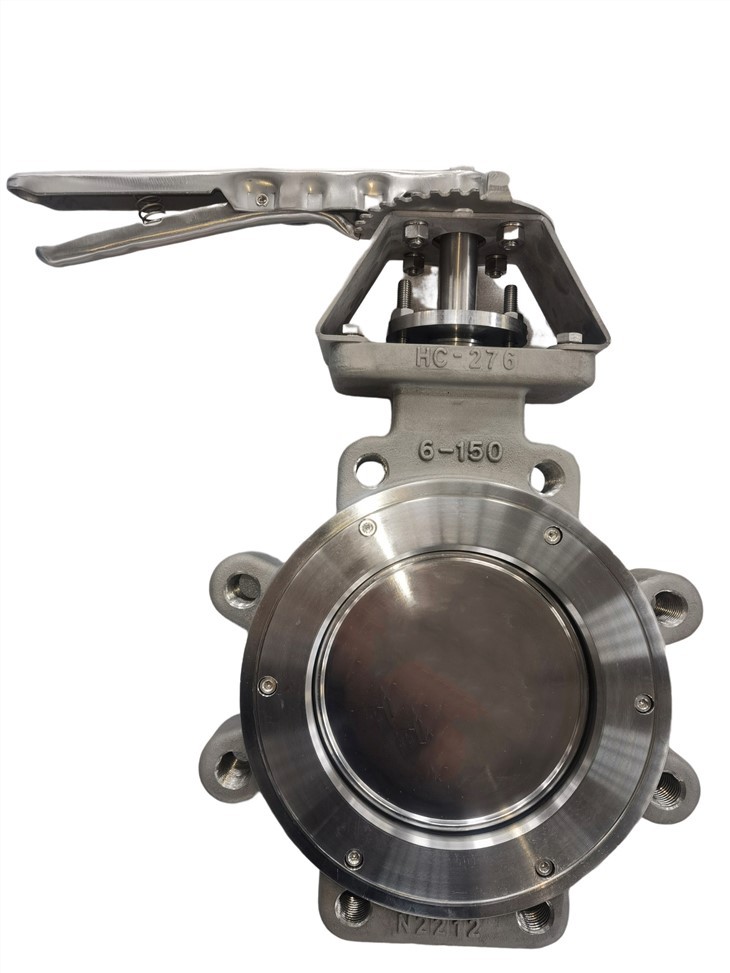

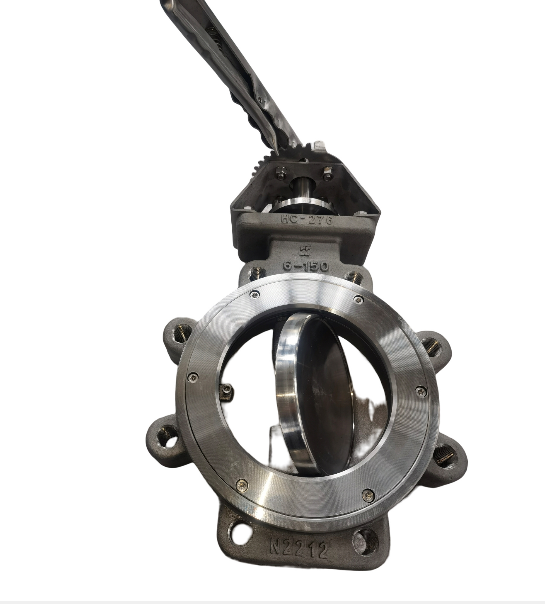

A válvula borboleta de alto desempenho com vedação suave Taitubv adota um design duplo excêntrico para alcançar a função de vazamento zero bidirecional 1: 1. No ponto inicial da sede da válvula, a placa esférica excêntrica da válvula produz um efeito semelhante ao came, que pode puxar a placa da válvula para longe da sede da válvula sem torque excessivo, e a placa da válvula não entra em contato com a sede da válvula. Este efeito reduz o desgaste da sede da válvula, minimiza o fenômeno de deformação e reduz o torque operacional. Quando a válvula é fechada, esta ação semelhante a um came converte o movimento rotativo da placa da válvula em um movimento linear, empurrando efetivamente a placa da válvula em contato com a sede da válvula, e o contato da linha H entre a placa da válvula e a sede da válvula é em contato com o limpador para garantir eficácia No caso de vedação, evite o acúmulo de impurezas no meio.

A placa da válvula é combinada com a superfície cônica da haste da válvula e a precisão de combinação é alta. Sob uma carga considerável, a placa da válvula pode ser fechada com precisão, o fechamento é confiável e a vedação é estável.

Recurso de design +

1. A sede da válvula combina as vantagens do PTFE e borracha elástica, é resistente à corrosão e prolonga a vida útil da sede da válvula.

2. O posicionador da sede da válvula e o design da ranhura do corpo da válvula garantem o posicionamento preciso e firme da sede da válvula. O posicionador de sede de válvula de face completa usa parafusos de alta resistência para serem conectados ao corpo da válvula de maneira equilibrada para garantir a força máxima de aperto da sede da válvula e garantir a vedação da estrada do tubo.

3. A sede da válvula com vedação confiável e boa força de suporte é vedada pela pressão do meio da tubulação. Quanto mais alta a pressão média da tubulação, maior será a força de vedação. Sob pressão mais baixa ou vácuo, este tipo de projeto de sede de válvula de reforço, no estado de seu próprio armazenamento de energia, pode fornecer melhor desempenho de vedação, a pressão média da tubulação diminui, o armazenamento de energia do energizador diminuirá de acordo e o razoável e exclusivo o design garante uma vida útil mais longa da válvula;

4. Fornece capacidade de vedação hermética bidirecional para mídia de dutos;

5. A própria sede da válvula tem a capacidade de se autoajustar para mudanças médias de temperatura e pressão da tubulação, minimizando assim o desgaste da sede da válvula;

6. A sede da válvula é fácil de substituir. Basta remover o posicionador da sede da válvula, depois que a placa da válvula for girada para a posição fechada, coloque o novo conjunto da sede da válvula na ranhura do corpo da válvula e, em seguida, use o posicionador da sede da válvula para conectar firmemente ao corpo da válvula. .

Design padrão +

· Design: API 609

· Face a face: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Extremidade do flange: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Extremidade de solda de topo: ASME B16.25

· Teste: API598

· Seguro contra incêndio: API607 / API6FA

Especificação Técnica +

· Tamanho: 2 ”~ 64” (DN100 ~ DN1600)

· Classe: 150Lb ~ 1500Lb / PN6 ~ PN250

· Conexão: Flange dupla / Lug / Wafer (solda de topo conforme solicitação)

· Operação: Manual / Engrenagem sem-fim / Atuador pneumático / Atuador elétrico

· Temperatura: -60 ° C a 80180 ° C

· Aplicação: separação de ar / Vapor / plataforma offshore / produtos químicos / Oil& gás / eletricidade solar térmica

Opção de material +

· Corpo: Aço carbono (WCB, LCB, WC6, WC9, C5) /

· Aço inoxidável (CF8, CF8M, CF3, CF3M) /

· Aço inoxidável duplex (4A, 5A, 6A) /

· Liga Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Liga Inconel (CY-40, CW-6MC) /

· Liga Monel (M35-1) / Monel 400

· Liga de alumínio e bronze (C95400, C95500, C95800, AB2C)

· Disco: aço inoxidável (CF8, CF8M, CF3, CF3M) /

· Aço inoxidável duplex (4A, 5A, 6A) Liga Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Liga Inconel (CY-40, CW-6MC) /

· Liga Monel (M35-1) /

· Liga de alumínio e bronze (C95400, C95500, C95800, AB2C)

· Haste: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

· Sede do corpo: PTFE / RPTFE
