Válvula Borboleta de Deslocamento Triplo Série 4210 Catálogo

O novo projeto de Válvula Borboleta de Deslocamento Triplo de Aquecimento Distrital Lotoke é recomendado para aplicações de aquecimento distrital russo que exigem vazamento zero -confiável, PN25, solda de topo, vedação bi-direcional em condições de água ou vapor de 270 graus de processos críticos, vapor isolamento e extremos de temperatura em sistemas de co-geração (energia térmica combinada), disponíveis em aço carbono e aço inoxidável, as válvulas são projetadas para durabilidade e baixo custo de vida útil.

As novas válvulas borboleta maiores da lotoke têm diâmetro nominal de 1600 mm, as válvulas borboleta podem ser especificadas com vedação totalmente-metálica para obter uma vedação melhor do que as válvulas borboleta de vedação laminada (vedação de aço inoxidável).

Assento flutuante exclusivo:

Ao contrário das válvulas marítimas laminadas de posição-assentada, a vedação bidirecional Un ique Float Seated New lotoke tripla e a válvula borboleta se auto-ajusta para distribuir uniformemente a compressão da vedação. Uma sede flutuante e uma ampla face de suporte do anel de vedação proporcionam uma VEDAÇÃO MELHOR para eliminar o emperramento e melhorar o desempenho.

Vedação removível:

A nova válvula de borboleta do conjunto triplo de aquecimento distrital lotoke e o anel de vedação podem ser removidos facilmente quando danificados acidentalmente, as peças de vedação podem ser renovadas em pouco tempo e REDUZ O TEMPO DE MANUTENÇÃO DO EQUIPAMENTO.

Vedação de metal-para-metal:

A sede de metal usinado com precisão e o anel de vedação proporcionam desligamento confiável e bi{0}}direcional em aplicações de alta-temperatura, alta pressão e serviços severos, entre outros. O design do assento cônico de-ângulo certo facilita um quase FRICTION-LESS IN-LINE SEA LING.

Projeto de vedação de eixo inovador:

Permite um CONTROLE FUGITIVO TIPBV superior (ISO 15848) sob ciclos térmicos recorrentes e REDU CES POTENCIAL DOWN TIME.

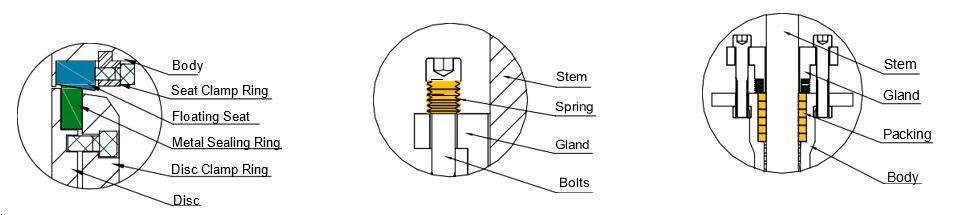

Detalhe do Anel de Vedação

■ Disc sealing ring is forged metal ring. When fully opening, the scour of medium at high speed will not damage the valve, which prolongs the working life.

Detalhe da mola da glândula

■ Dynamic seal structure makes long-ter m seal of packing to extend the maintenan ce-free period.

Detalhe da embalagem

■ Fish scale combination packing system,Which ensures Valve Maximum leaka ge rate Less than or equal to 20ppm.

O que é Assento Flutuante?

Positive Seal: anel de vedação engatar no assento.	Reverse seal: seat engage to the sealing ring after microscopic displacement

Materiais de Construção

• Body: A105

• Disc: WCB/CF8M

• Stem: SS420/17-4PH

• Seat: F6a Hard coating

• Seal ring: F316 Hard coating

Faixa de tamanho

Faixa de temperatura

• -84℉ up to 797℉

-29 graus até 425 graus

Configurações do corpo

• Buttweld

Conformidade

• Valve design standard: API609

• End to end dimension standard: API609/EN558-1

• BW connection standard: ASME B 16.25

• Test standard: API598

Pressão de teste

• Shell Test Pressure: 3.75MPa

• Positive Test Pressure: 2.75Mpa

• Reverse Test Pressure: 2.5Mpa

• Positive and Reverse Air test Pressure: 0.6Mpa

Formulários

• A District HeatingTriple Offset Butterfly Valve sho uld be used when the application requires reliable zero-leakage, abrasion resistance, bidirectional se aling, long-life.
